目前市场需求稳压器的输出电压不断下降而对稳压器个方面的要求正变得越来越高,不过对于中诺电气研发人员的任务可能并非像其表面上看起来那么困难。即使必须要使用1%或更大的容差电阻来进行设计,但我们研发的稳压器仍然可以得到非常精确的输出电压。
下图显示是一款非常典型的电源调节电路图。输出被分流降压,并与参考电压进行比较。差异被放大,并用于驱动调节环路。乍一看,您可能会认为这一方案仅限于两倍电阻容差精度。幸运的是,实际并非如此,精度还是稳压器输出电压与参考电压之比的强函数。
图-输出精度是分压器比、基准精度和误差放大器补偿的函数
三种不同的情况可以非常容易地说明这一比率。
第一种情况是假设一点分压也没有,换句话就是说输出电压等于参考电压。很明显,这种情况下没有电阻分压误差。
第二种情况是假设输出电压大大高于参考电压。在这种情况下,R1大于R2。分压器误差是电阻容差的两倍,从而得到一个方向变化的R1值,以及往另一个方向变化的R2值。
第三种易于说明的情况是假设输出电压是参考电压的两倍。在这种情况下,额定电阻值相等。因此,如果电阻容差以反方向变化,则分压器方程式顶部随着该容差值变化,而分母变为零。
下图显示了稳压器的输出精度,其为参考电压与输出电压对比关系的函数。简化之后,分压器精度为(1–Vref/Vout)*2*容差,其与我们通过检查得到的三个数据点相关。我们对该方程式进行了一些简化处理,但对大多数电阻容差来说都应该足够精确。

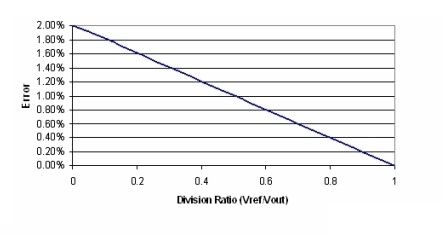

图-输出精度很直观:(1-Vref/Vout)*2*容差(显示的1%电阻)
有趣的是,这样给低压输出带来了更高的精度。许多IC参考电压范围为0.6~1.25V之间,输出电压降至这一范围时会带来1%或更高的精度。下表给出了研发人员可能需要了解的一些信息,这些信息是典型电阻器产品说明书的电阻误差术语汇编。在设计中,该列表会较难理解。大多数工程师都止步于初始容差,然而列表中还有一些或许不应被忽略的误差项。表格中的每一项都有其微妙的影响。例如,没有指定具体的温度系数范围,而实际上两个电阻都可能随温度变化以相同方向变化,并且不会在相反的极端。在对一些经验丰富的设计工程师进行简单调查后,得出的结论是假设1%容差电阻的2.5%精度可在极端情况和合理成本之间得到一个合理的折中方案。

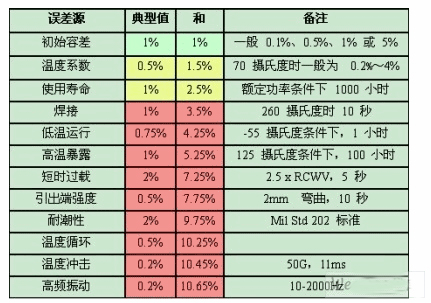

表1.电阻容差可相加
总之,对于中诺电气的研发人员来说,提供较好的低压输出精度并非是一项令人畏惧的任务,因为低分压器比本身就较为精确。
